Описание продукта и особенности

Меднение является одним из наиболее важных и фундаментальных процессов в электроосаждении, с широким применением в электронике, металлоизделиях, автомобильной и аэрокосмической промышленности. Полная линия меднения представляет собой сложный комплекс инженерных решений.

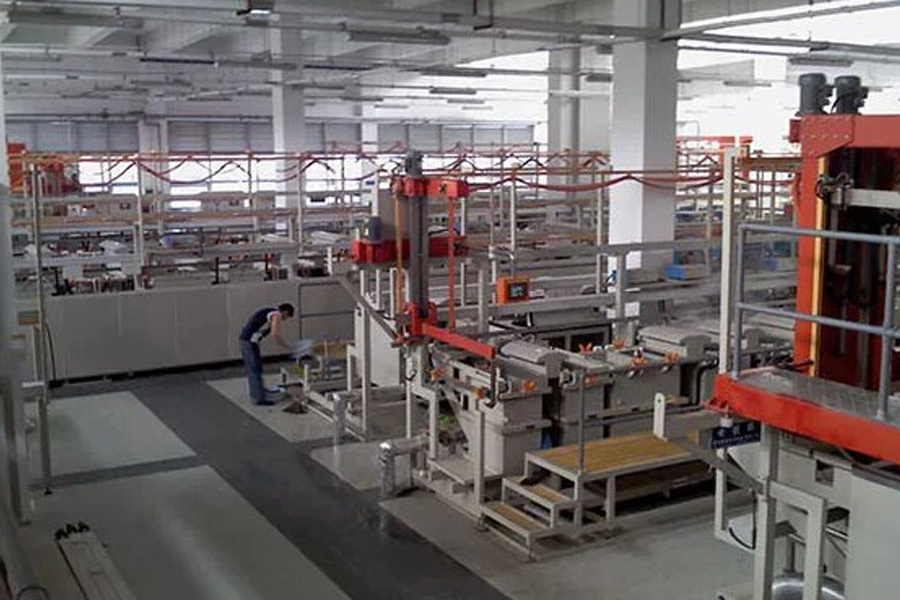

Линия меднения — это автоматизированная или полуавтоматизированная система, которая осаждает равномерное, плотное и хорошо сцепляющееся медное покрытие на поверхности изделий (подложек) через серию процессов, включая предварительную обработку, электроосаждение и последующую обработку.

1. Основные цели:

Декоративное покрытие: Служит промежуточным слоем для улучшения блеска поверхности и повышения покрытия и коррозионной стойкости последующих слоев (например, никеля, хрома).
Функциональные покрытия:
Проводимость: Используется при производстве печатных плат (PCB) для формирования проводников и металлизации сквозных отверстий.
Смазочные свойства: Служит смазочным слоем при протяжке и экструзии металлических проводов.
Предотвращение карбуризации/Экранирование: Защищает отдельные участки от карбуризации при локальной термообработке и выполняет роль электромагнитного экрана.

2. Основные типы:

Кислотное меднение: Позволяет осаждать толстые слои с высокой скоростью, но формирует грубую кристаллическую структуру и плохо адгезирует к железным подложкам, часто требует предварительного покрытия. Основное применение — промежуточный слой для утолщения медного покрытия на PCB и при пластическом электроосаждении.

Щелочное цианидное меднение: Образует мелкозернистый слой с отличной адгезией к стали и цинковым сплавам. Однако из-за высокой токсичности и экологических проблем постепенно вытесняется или строго регулируется.

Щелочное безцианидное меднение: Процессы, такие как пирофосфатное или цитратное меднение, являются экологичными альтернативами цианидному меднению. Обеспечивают хорошую адгезию, но требуют более сложной очистки сточных вод.

Бесэлектролитное меднение: Меднение происходит за счёт автокаталитической химической реакции. Применяется для металлизации непроводящих материалов (пластмассы, керамика), особенно важно для металлизации сквозных отверстий на PCB.

Основные особенности линии меднения

1. Высокая автоматизация и интеллектуальность

Автоматическая работа кранов: Краны с программируемым PLC автоматически поднимают, перемещают, опускают и транспортируют изделия между ваннами, обеспечивая круглосуточное производство.
Мониторинг параметров процесса: В реальном времени контролируются температура, pH, плотность тока и концентрация добавок, с автоматической корректировкой для стабильного качества покрытия.
Информационное управление производством: MES-система фиксирует партии, параметры процесса и данные о качестве, обеспечивая полную прослеживаемость.

2. Высокая производственная эффективность и стабильность

Высокая скорость осаждения: Особенно для кислотного меднения, позволяет быстро осаждать толстые покрытия.
Массовая обработка: Линия может одновременно обрабатывать большое количество изделий, что подходит для промышленного производства.
Равномерное покрытие: Оптимизация расположения анодов, движения катодов, воздушного перемешивания и использование специальных добавок обеспечивают равномерную толщину и однородный вид.

3. Строгий контроль качества

Прочная адгезия: Качественная подготовка поверхности и процесс обеспечивают прочное сцепление медного слоя с базовым материалом.
Низкая пористость: Плотный слой предотвращает проникновение агрессивных веществ.
Отличные физические свойства: Покрытие обладает высокой пластичностью, проводимостью и теплопроводностью.
Гладкая и блестящая поверхность: Современные технологии добавок обеспечивают полностью яркое и ровное покрытие.

4. Экологическая безопасность и защита персонала

Малотоксичные/Безцианидные процессы: Основной тренд — использование экологически чистых процессов без цианида.
Рециркуляция ресурсов: Системы онлайн-восстановления (ионообмен, мембраны) возвращают ионы меди из промывочных вод, снижая выбросы и потребление материалов.
Эффективная очистка сточных вод: Современные системы обеспечивают соответствие строгим экологическим нормам.
Защита безопасности: Многоуровневая защита оборудования — защита от утечки тока, перегрева, аварийное отключение.

5. Гибкость и индивидуальная настройка

Модульный дизайн: Линии можно конфигурировать и расширять в зависимости от типа продукции (металлоизделия, PCB), производственной мощности и условий площадки.
Совместимость с процессами: Конструкция учитывает интеграцию с предшествующими и последующими процессами (никель, олово), что позволяет создавать многофункциональные линии электроосаждения.

Технические характеристики

Сфера применения
